Las terminales ¨inteligentes¨ son verdaderos sistemas manejados por unidades de control; tienen memoria propia, en la cual se registran los datos y las instrucciones para el manejo y funcionamiento según el trabajo particular que se quiera realizar.
Las terminales inteligentes controlan la emisión de datos. También llevan a cabo cálculos sencillos; registran e imprimen los resultados, transmitiéndolos inmediatamente o en períodos sucesivos al procesador central, sin requerirse la intervención de un operador.
Otros sistemas de terminales ¨inteligentes¨ sustituyen a las tradicionales
cajas registradoras en los almacenes, leyendo magnéticamente (o inclusive por
medio de un láser) los datos de las etiquetas que identifican las mercancías.
Unidades para pago automático de billetes pueden ser instaladas en el exterior
de un banco, permitiendo así entregar dinero en efectivo fuera de las horas
normales de trabajo, por medio de una tarjeta especial de identificación que es
introducida en la máquina.
Principales Normas
Norma
|
Explicación |
Velocidad
máxima (bps) |
V.22bis |
Comunicaciones
módem-módem |
2.400 |
V.32 |
9.600 |
|
V.32bis |
14.400 |
|
V.34 |
28.800 |
|
V.34+ |
33.600 |
|
V35 |
|
48K |
Norma
|
Características
|
V.22 |
1.200/600 bps en modo dúplex. Ha sido superada
por la norma V.22 bis. |
V.22 bis |
2.400/1.200/600 bps modo dúplex. Ha sido muy
utilizada por ajustarse a las necesidades requeridas por muchos servicios
telemáticos que utilizan la RTB. |
V.32 |
9.600/7200/4800 en modo dúplex. Durante años ha
sido la norma más rápida para la utilización de líneas RTB. Cumple las
recomendaciones V.24 y V.28. |
V.32 bis |
14.400 bps en modo dúplex. Cumple las
recomendaciones V.24 y V.28 |
V.34 |
28.800/33.600 en modo dúplex. Cumple las
recomendaciones V.24 y V.28. |
Dispositivos que permiten la combinación de varios canales de datos en un circuito físico.
Un multiplexor permite compartir un medio de comunicación de alta velocidad entre varios subcanales de baja velocidad.
Contiene a la
entrada canales de usuario y a la salida del multiplexor los canales son
mezclados para ser enviados por el canal compartido de mayor ancho de banda a
los canales de usuario.
Tipos de Multiplexores
Multiplexado por División de Frecuencia ( FDM )
Es una técnica usada para agregar (compartir) múltiples canales analógicos de
baja velocidad en un solo canal duplex de alta velocidad.
Los
MDF usan filtros electrónicos (circuitos analógicos), que no son precisos por
lo que es posible que ocurra alguna superposición de canales adyacentes.
Este efecto se constituye en ruido para un canal.
En las FDM las señales de información están
asignadas en lugares diferentes dentro del espectro de frecuencias; para lograr
este efecto se usa algún tipo de modulación.
En el caso de la transmisión de datos se da en forma asíncrona, se emplea la modulación de frecuencias.
![]() |
La función de la FDM
en las líneas telefónicas es muy
parecida:
Se usa
la voz humana para modular una transportadora que puede tener una frecuencia
mucho más alta.
La señal ocupa una anchura de
banda relativamente angosta.

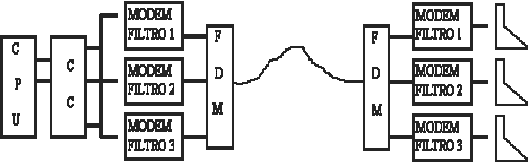

La siguiente figura nos muestra un FDM dentro de una red de teleproceso:
![]() |
Multiplexado por División de Tiempo (TDM)
Permiten a múltiples
usuarios compartir un canal digital usando ranuras de tiempo preasignadas.
Se reserva una ranura de tiempo, donde se
colocan los marcos de usuario de cada canal de baja velocidad que comparte un
canal de alta velocidad y que se enlaza con otro multiplexor remoto.
En la entrada de los TDM la entrada usan dispositivos electrónicos denominados codecs que implementan una técnica de conversión de D/A conocida como Modulación de Códigos de Pulsos (Pulse Code Modulation- PCM).
El TDM es un sistema de transmisión de varios mensajes simultáneos sobre el mismo canal, haciendo una intercalación de varias fuentes por medio de un muestreo cíclico a través del tiempo.
Estos sistemas enrutan la información a
un canal de alta velocidad y a diferencia de los FDM, estos involucran a un
proceso serial, es decir el canal de alta velocidad transporta la señal de una
fuente en un intervalo de tiempo dado.

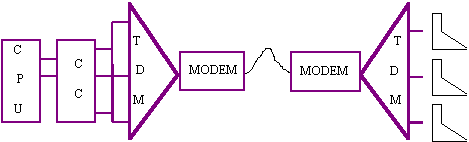

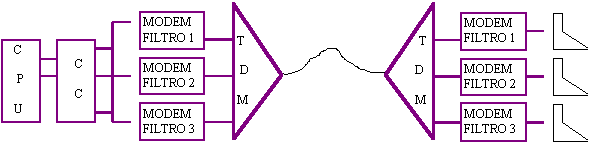

La figura nos muestra como se representan los
datos en un TDM
Los FDM tienen la ventaja de trabajar de forma asíncrona o síncrona, por lo cual existen dos tipos de multiplexores dentro de estos:
1.
Multiplexor por intercalación de bits.
( transmisión punto a
punto)
2
Multiplexor por intercalación de caracteres o bytes.
( transmisión multipunto )
Multiplexado Estadístico por División de
Tiempo (STDM)
Opera en forma similar a MDT, a excepción que dinámicamente se asignan las ranuras de tiempo a los usuarios
E l aprovechamiento fundamental de este
dispositivo es el hecho de que se evitan tiempos muertos, que
normalmente ocurren en los sistemas TDM, estos tiempos se evitan mediante el
acomodo dinámico de la información de acuerdo a las peticiones de envío de
información de los dispositivos conectados a él.
Los tiempos muertos en un TDM
<TBODY> P |
P |
T M |
T M |
T M |
T M |
P |
T M |
T M |
P |
T M |
T M |
P |
T M |
T M |
P |
T M |
T M |
P |
P |
A |
B |
- |
- |
- |
- |
C |
- |
- |
B |
- |
- |
A |
- |
- |
D |
- |
- |
C |
D </TBODY> |

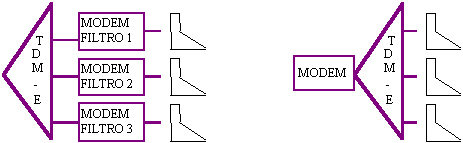

TDM-E se evitan los
tiempos muertos, de la siguiente manera:
<TBODY> P |
P |
P |
P |
P |
P |
P |
P |
|
|
|
|
|
|
|
|
|
|
|
|
A |
B |
C |
B |
A |
D |
C |
D |
|
|
|
|
|
|
|
|
|
|
|
</TBODY> |
Otro
tipo de multiplexor especial es el orientado al bloque, que se conoce
con el nombre de concentrador y fue utilizado para interconectar terminales de
sistemas UNIX.
Los concentradores transmiten bloques de datos para los usuarios a necesidad. Agregan información de dirección a cada bloque para identificar al usuario dueño del mismo.
Su
diseño particular lo hace muy eficiente en el " procesamiento de las
comunicaciones". Es por ello, que normalmente realizan todas las funciones
relacionadas con el tráfico y la administración de la red.
Tipos de
Concentradores
ADAPTADORES DE COMUNICACIÓN
Para dotar al microprocesador de la capacidad de Comunicación, existen dispositivos diseñados para esa función, entre los que destacan: UART, USART, Puerto
paralelo
esclavo, USB, Bus I2C, CAN
UART
Universal Asynchronous Receiver Transmitter
el UART es la componente clave del puerto serial de
comunicaciones. Los datos se transfieren en unidades
de 1 a 8 bytes, con un alambre separado para cada
bit del byte, recibe un byte y lo convierte a una
secuencia de cambios de voltaje para representar los
ceros y unos en un solo alambre. El modem toma la
señal de este alambre y la convierte en sonido. Al otro lado, un modem
convierte el sonido a cambios de voltaje, y otro UART convierte esta corriente
de ceros y unos de nuevo en bytes de datos.
USART
Parecido al UART, solo que puede ser sincrónico o Asincrónico, comúnmente usado para tarjetas multiprotocolo, las utilizadas para líneas ISDN o para redes de área local
